工业物联网网关配置软件教程——[西门子S7 300/S7 400以太网]

西门子S7 300/S7 400以太网

设备简介

本驱动构件用于迈思德迈驰软件通过以太网接口读写Siemens S7 300/S7 400系列PLC设备的各种寄存器的数据。

硬件连接

网关与设备通讯之前,必须保证通讯连接正确。

通讯连接方式：采用RJ-45网线（直通网线或使用HUB交换），网线接线请参见附录1。

端口属性设置

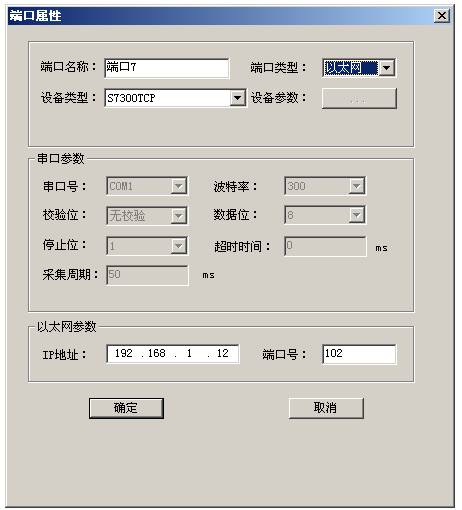

“S7300TCP”端口属性设置如下：

l  设备类型：选择S7300TCP

l  端口类型：选择以太网。

l  IP地址：根据实际PLC的IP地址选择，默认为192.168.2.1;

l  端口号：PLC默认端口号为102；

设备属性设置

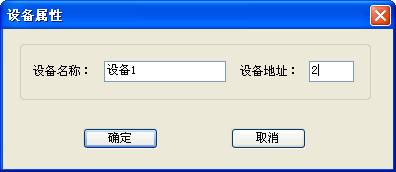

“S7400TCP”设备属性设置如下

设备名称：用来标识设备；

设备地址：PLC实际槽号，默认为2；

数据类型参见 附录2

地址范围参见 附录3

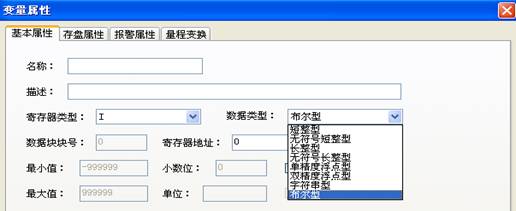

变量属性设置

在基本属性中，基本类型可选择：I、Q、M、T、C、SM、AI、AQ、V；

数据类型可选：有无符号短整型，有无符号长整型，单精度浮点型，布尔型；

寄存器地址：填写要读写的plc寄存器地址；

布尔类型：数据位的选择为0-7；

PLC中IP参数的设置

IP设置：

1.       新建工程：

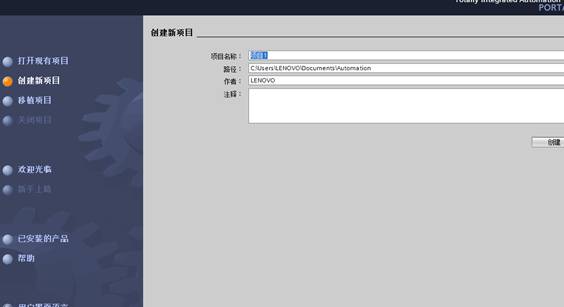

（1）       打开SIMATIC_STEP_7_Professional_V13编程软件，创建新项目：

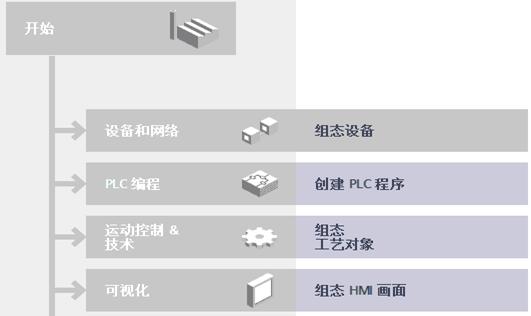

（2）       点击“组态设备”：

（3）       添加S7400TCP，选择实际PLC的CPU类型，双击确定：

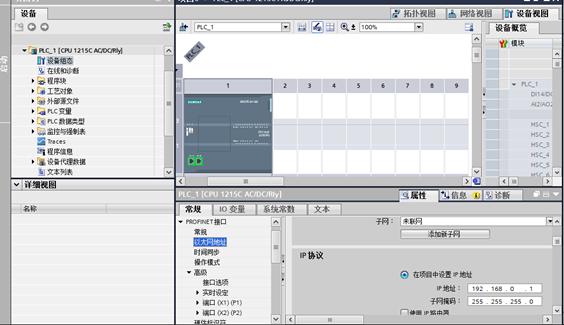

（4）       进入设备视窗，双击工作区的“PROFINET接口”，再点击巡视窗口“以太网地址”，进入IP地址设置；以太网地址设备界面如下，IP地址必须与上位机处于同一个子网，即前三段与上位机的相同；子网掩码设置为255.255.255.0即可。

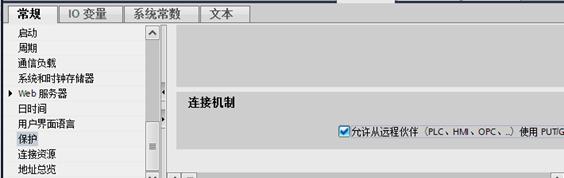

（5）       选择常规中“保护”，勾选允许从远程伙伴使用PUT/GET通信使用

DB块数据添加：

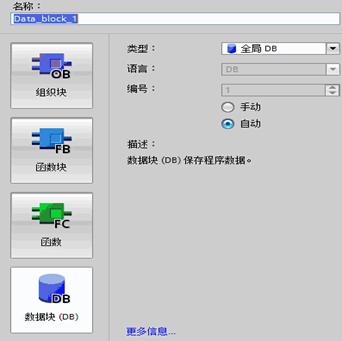

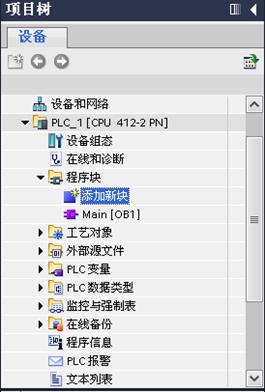

（1）      双击程序块中“添加设备”，在添加设备窗口中，类型为DB,编号默认自动为1，点击确定,则建立了一个DB号为1的DB块。

（2） 新建一个int数组。数组个数0-500，勾选保持性则掉电保存；

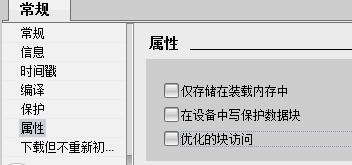

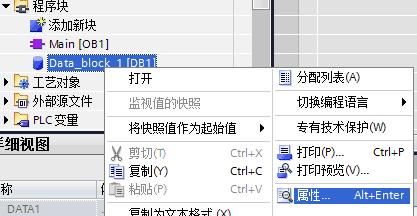

（3） 右击DB模块。点击属性，在常规-属性中将优化的块的访问勾取消；

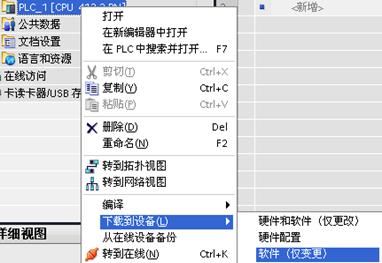

（4） 编译硬件，下载硬件配置

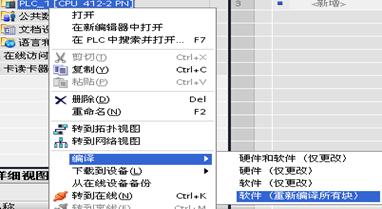

（5）      编译软件，下载软件

附表：

附录1

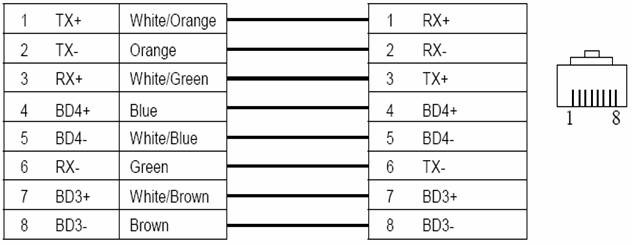

         RJ45直通网线接线图：

附录2

数据类型表：

l  位序号：     BT00,BT01---BT07.

l  数值类型： WB,WUB,WD,DB,DUB ,DF

1）  第一个字母表示数据的长度,B表示是字节数据,W表示是字数据,D表示是双字数据；

2）  最后一个或两个字母表示数据类型,B表示二进制数,F表示浮点数；

3）  字符中二进制数中带U表示无符号数,不带U的表示有符号数。

附录3

     CPU 412-2PN寄存器参考地址范围表：

注：具体不同型号的PLC，其地址范围请参考对应用户手册。
