工业物联网网关配置软件教程——[西门子Smart 200以太网]

西门子Smart 200以太网

设备简介

本驱动构件用于迈思德迈驰软件通过以太网接口读写Siemens Smart200系列PLC设备的各种寄存器的数据。

通讯协议

采用Siemens S7以太网协议

通讯方式

一主一从,多主一从

硬件连接

网关与设备通讯之前,必须保证通讯连接正确。

通讯连接方式:采用RJ-45网线(直通网线或使用HUB交换),网线接线请参见附录1。

端口属性设置

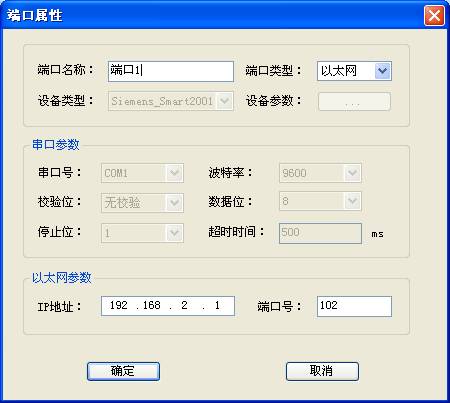

“Siemens_Smart200”端口属性设置如下:

l  设备类型:选择Siemens Smart200

l  端口类型:选择以太网。

l  IP地址:根据实际PLC的IP地址选择,默认为192.168.2.1;

l  端口号:PLC默认端口号为102;



设备属性设置

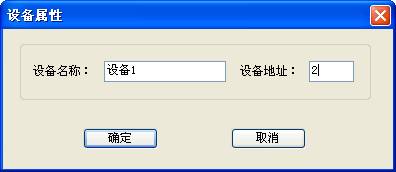

“Siemens_Smart200”设备属性设置如下

设备名称:用来标识设备;

设备地址:PLC实际槽号,默认为2;

寄存器

数据类型

操作方式

I输入寄存器

BT、WUB、WB、WD

读

Q输出寄存器

BT、WUB、WB、WD

读写

M寄存器

BT、WUB、WB、WD

读写

T寄存器

DUB、DB

读写

C寄存器

WUB、WB

读写

SM寄存器

BT

读写

AI寄存器

WUB、WB

读写

AQ寄存器

WUB、WB

读写

V数据寄存器

BT、WUB、WB、WD

DUB、DB、DF

读写



数据类型参见 附录2

地址范围参见 附录3

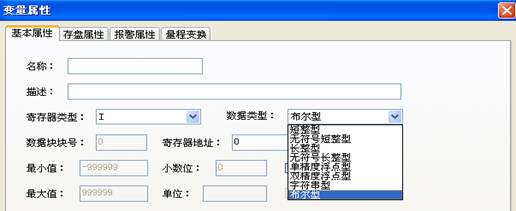

变量属性设置

在基本属性中,基本类型可选择:I、Q、M、T、C、SM、AI、AQ、V;

数据类型可选:有无符号短整型,有无符号长整型,单精度浮点型,布尔型;

寄存器地址:填写要读写的plc寄存器地址;

布尔类型:数据位的选择为0-7;



PLC中IP参数的设置

IP设置:

1.       新建工程:

(1)       打开STEP 7-MicroWIN SMART V2.0编程软件,创建新项目1;

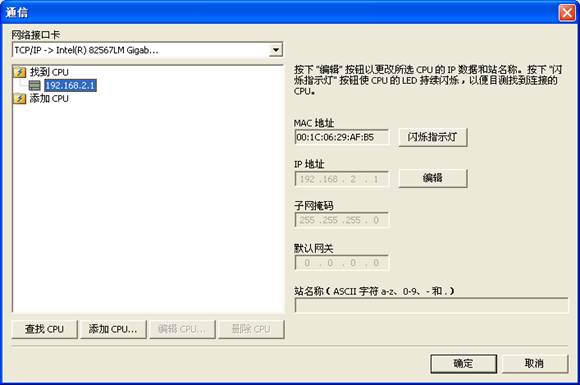

(2)       双击项目树中“通信”选项,弹出如下对话框:

选择对应“网络接口卡”,双击“更新可访问的设备”,STEP7会自动搜索可访问的SmartCPU并显示其网络信息。点击“确定”退出。

2.       更改IP

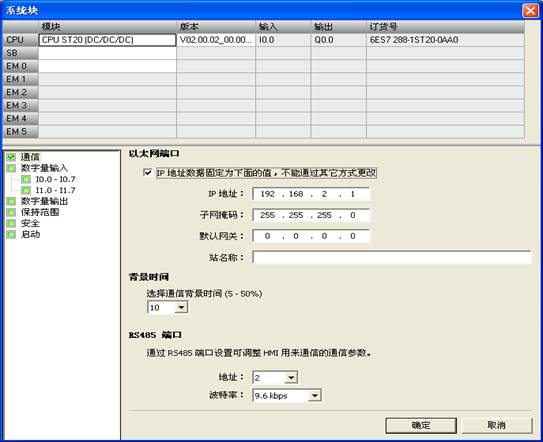

(1)单击“系统块”(System Block)对话框的“通信”(Communication)节点组态以太网端口

选中“以太网端口”,进行IP地址、子网掩码、默认网关和站名称设置。

点击“确定”退出

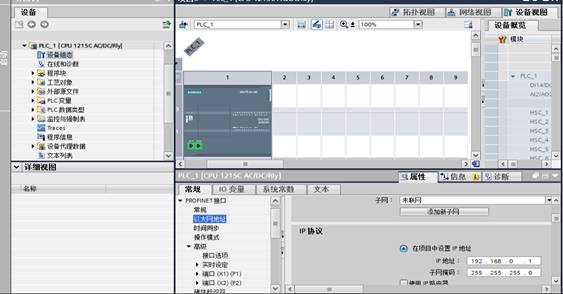

选择常规中“保护”,勾选允许从远程伙伴使用PUT/GET通信使用

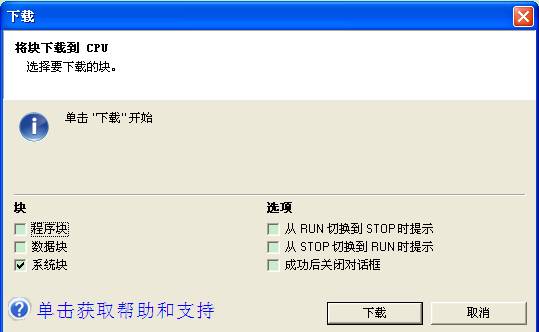

(2)点击PLC->下载,弹出“下载”对话框。

附表:

附录1

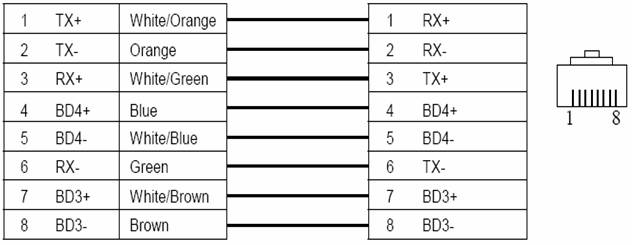

         RJ45直通网线接线图:



附录2

数据类型表:

BTdd

位(dd范围:00-07)

WUB

16位 无符号二进制

WB

16位 有符号二进制

WD

16位 4位BCD

DUB

32位 无符号二进制

DB

32位 有符号二进制

DF

32位 浮点数

l  位序号:     BT00,BT01---BT07.

l  数值类型: WB,WUB,WD,DB,DUB ,DF

1)  第一个字母表示数据的长度,B表示是字节数据,W表示是字数据,D表示是双字数据;

2)  最后一个或两个字母表示数据类型,B表示二进制数,F表示浮点数;

3)  字符中二进制数中带U表示无符号数,不带U的表示有符号数。

附录3

   寄存器参考地址范围表:

寄存器

范围:

I输入寄存器

0-31

Q输出寄存器

0-31

M寄存器

0-31

T寄存器

0-255

C寄存器

0-255

SM寄存器

0-1534

AI寄存器

0-110

AQ寄存器

0-110

V数据寄存器

20479

注:具体不同型号的PLC,其地址范围请参考对应用户手册。
