设备简介
本驱动构件用于通过松下Mewtocol-COM协议读写松下FP通讯口PLC的各种寄存器的数据。
驱动类型 |
串口设备 |
通讯协议 |
采用松下Mewtocol-COM协议 |
通讯方式 |
一主一从、一主多从方式。驱动构件为主,设备为从。 |
硬件连接
与设备通讯之前,必须保证通讯连接正确。
通讯连接方式:
采用松下串口编程电缆与PLC的RS232串口通讯。

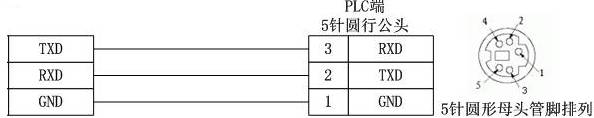

FP系列PLC的通讯口的通讯电缆图如下:
其他设备的通讯连接,具体请参考对应设备手册。
设备通讯参数

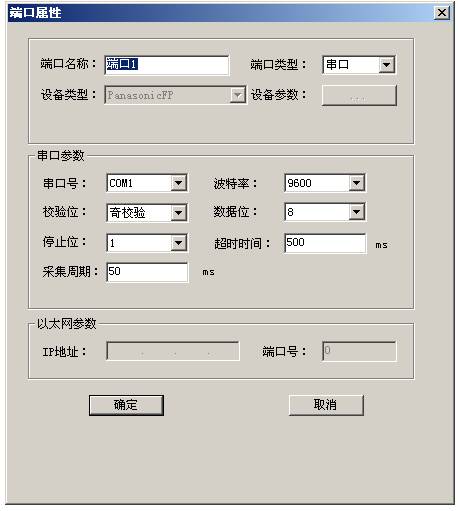

“PanasonicFP”端口参数设置如下:
串口通讯参数设置:
设置项 |
参数项 |
通讯波特率 |
9600(默认值) |
数据位位数 |
8 |
停止位位数 |
1 |
奇偶校验位 |
奇校验 |

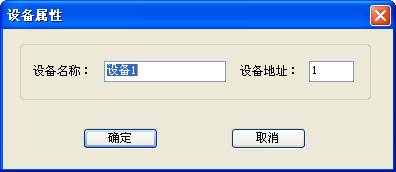

串口通讯参数设置应与设备的通讯参数相同,默认为:9600, 8, 1, 奇校验,不同型号PLC有所不同,用户可根据需要进行设置。设备地址默认为:1
FP系列列PLC寄存器地址范围表:
寄存器 |
地址范围 |
说明 |
X |
0-12 |
只读 |
Y |
0-12 |
读写 |
R |
0-62,900-903 |
读写 |
L |
0-9999 |
读写 |
T |
0-99 |
只读 |
C |
100-143 |
只读 |
SV |
0-143 |
读写 |
EV |
0-143 |
读写 |
DW |
0-1659,9000-9111 |
读写 |
LW |
0-9999 |
读写 |
注:不同型号的PLC寄存器地址范围会有差异。
