设备简介
本驱动构件用于通过信捷ModbusRTU协议读写信捷XC PLC的各种寄存器的数据。
驱动类型 |
串口设备 |
通讯协议 |
采用信捷ModbusRTU通信协议 |
通讯方式 |
一主一从、一主多从方式。驱动构件为主,设备为从。 |
硬件连接
与设备通讯之前,必须保证通讯连接正确。
通讯连接方式:
采用信捷串口编程电缆与PLC的RS232串口通讯。

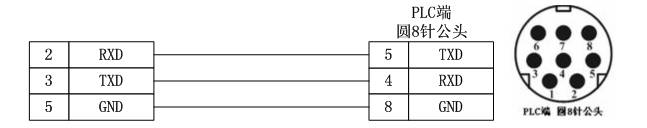

XC系列PLC的通讯口的通讯电缆图如下:
其他设备的通讯连接,具体请参考对应设备手册。
设备通讯参数

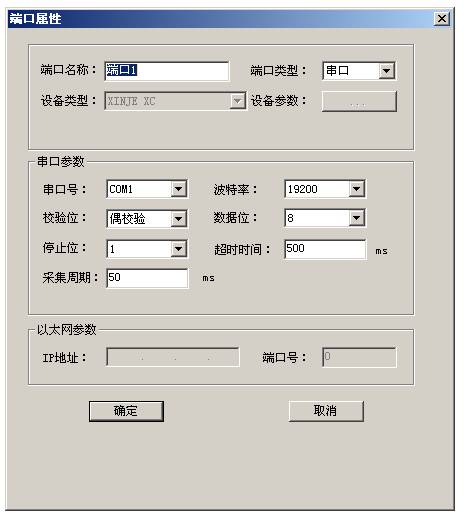

“XINJE XC”端口参数设置如下:
串口通讯参数设置:
设置项 |
参数项 |
通讯波特率 |
9600、19200、38400 |
数据位位数 |
7、8 |
停止位位数 |
1、2 |
奇偶校验位 |
奇校验、偶校验、无校验 |
串口通讯参数设置应与设备的通讯参数相同,默认为:19200, 8, 1, E(偶校验),不同型号PLC有所不同,用户可根据需要进行设置。

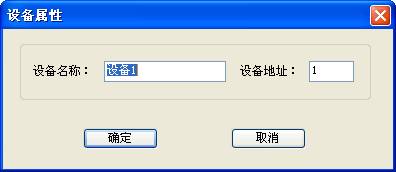

设备地址默认为:1
XC列PLC寄存器地址范围表:
寄存器 |
地址范围 |
说明 |
备注 |
X |
0-1037 |
只读 |
PLC中为八进制,需要转换 |
Y |
0-1037 |
读写 |
PLC中为八进制,需要转换 |
M |
0-8511 |
读写 |
|
S |
0-1023 |
读写 |
|
T |
0-618 |
读写 |
|
C |
0-634 |
读写 |
|
D |
0-8511 |
读写 |
|
TD |
0-618 |
读写 |
|
CD |
0-634 |
读写 |
|
FD |
0-8511 |
读写 |
|
注:不同型号的PLC寄存器地址范围会有差异。
