设备简介
本驱动构件用于迈思德迈驰软件读写AB PLC设备的各种寄存器的数据;
设备类型为“ABPLC_DF1_DH”
|
驱动类型 |
串口子设备 |
|
通讯协议 |
采用AB DF1协议 |
|
通讯方式 |
一主一从的主从通讯方式。驱动构件为主，PLC设备为从。 |
硬件连接
与设备通讯之前,必须保证通讯连接及适配器的设置正确。
通讯连接方式：
采用RS2322通讯电缆连接方式，通讯电缆连接线请参见 附录1。
设备通讯参数

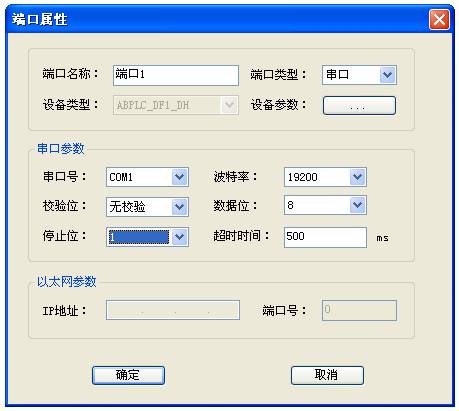

通讯参数设置如下：
|
设置项 |
参数项 |
|
通讯波特率 |
1200、2400、4800 、9600(默认值) 、19200、38400 |
|
数据位位数 |
7、8(默认值) |
|
停止位位数 |
1(默认值)、2 |
|
奇偶校验位 |
无校验(默认值)、奇校验、偶校验 |
设备通讯参数的具体设置方法参见 附录2
通讯规约参数设置

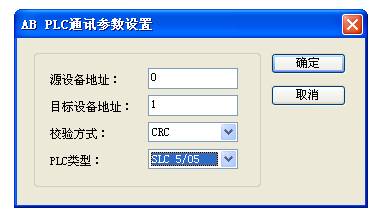

参数设置如下：
源设备地址：上位机设备地址，默认为0，此部分采用默认值即可。
目标设备地址：PLC设备地址，默认为1，此部分需要与PLC设备内部设置一致。
超时时间：PLC进行一次通讯的最长时间，单位为毫秒。在通讯等待时间内，如果通讯还没有完成，则报错。因此，建议通讯时间较长的设备，通讯等待时间可设长一点，默认为800ms。
校验方式：通讯帧校验方式，包括0-CRC、1-BCC，默认为0-CRC，此部分需要与PLC设备内部设置一致。
PLC类型：PLC类型，包括0-Micrologix、1-SLC 500、2-SLC 5/01、3-SLC 5/02、4-SLC 5/03、5-SLC 5/04、6-SLC 5/06，此部分设置需要与实际PLC类型一致。
通道变量属性
本驱动构件可支持PLC 寄存器类型及对应功能码如下：
|
文件类型 |
数据类型 |
操作方式 |
文件号 |
文件缩写 |
通道添加举例 |
|
Status |
BIT, SHORT，LONG，FLOAT |
读写 |
2 |
S |
例1:S2.1.1 表示文件号为2，地址为1的第1位的值，对应编程软件S2:1/1 |
|
Bit |
BIT, SHORT，LONG，FLOAT |
读写 |
3 |
B |
例2：B3.5.6表示文件号为3，地址为5的第6位的值，对应编程软件B3:5/6 |
|
Timer |
EN、TT、DN、PRE、ACC |
读写 |
4 |
T |
例3：T4.1.PRE表示文件号为4，地址为1的PRE的值，对应编程软件T4:1.PRE |
|
Counter |
CU、CD、DN、OV、 UN、UA、PRE、ACC |
读写 |
5 |
C |
例4：C5.10.ACC表示文件号为5，地址为10的ACC的值，对应编程软件C5:10.ACC |
|
Control |
EN、EU、DN、EM、ER、UL、IN、FD、LEN、POS |
读写 |
6 |
R |
例5：R6.12.POS表示文件号为6，地址为12的POS的值，对应编程软件R6:12.POS |
|
Integer |
BIT, SHORT，LONG，FLOAT |
读写 |
7 |
N |
例6：N07.3表示文件号为7，地址为3的16位有符号二进制值，对应编程软件N7:3 |
|
Float |
BIT, SHORT，LONG，FLOAT |
读写 |
8 |
F |
例7：F8.1表示文件号为8，地址为1的32位浮点数的值，对应编程软件F8:1 |
|
OutPut |
BIT, SHORT，LONG，FLOAT |
读写 |
0 |
O |
例8：Q0.6.11表示文件号为0，地址为6的第11位的值，对应编程软件Q:6/11 |
|
InPut |
BIT, SHORT，LONG，FLOAT |
只读 |
1 |
I |
例9：I1.5.3表示文件号为1，地址为5的第3位的值，对应编程软件I:5/3 |
|
String |
String |
读写 |
* |
ST |
例10：ST09.3表示文件号为9，地址为3的字符串的值，对应编程软件ST9:3 |
|
Long |
DUB、DB、DD、DF |
读写 |
* |
L |
例11：L10.6表示文件号为10，地址为6的32位有符号二进制值，对应编程软件L10:6 |
|
Message |
IA、RBL、LBN、RBN、 CHN、NOD、MTO、NB、 TFT、TFN、ELE、SEL、 BK、TO、CO、EN、RN、 EW、ER、DN、ST |
读写 |
* |
MG |
例12：MG11.8.LBN表示文件号为11，地址为8的LBN的值，对应编程软件MG11:5.LBN |
|
PID |
TM、AM、CM、OL、 RG、SC、TF、DA、DB、 UL、LL、SP、PV、DN、 EN、SPS、KC、TI、TD、 MAXS、MINS、ZCD、CVH、 CVL、LUT、SPV、CVP |
读写 |
* |
PD |
例13：PD12.0.DN表示文件号为12，地址为0的DN的值，对应编程软件PD12:0.DN |
地址范围参见 附录3
说明：
文件号0~8所对应的文件类型固定，9以后的文件号可关联一种文件类型，文件号最大值为255，详细请见产品说明书。
文件类型为*表示PLC出场设置无此文件类型，需要通过编程软件添加。
不同类型PLC所支持的文件类型不同，如SLC 500系列PLC不支持Long、Message、PID文件类型，详细请见产品说明书。
特殊应用的开发
本设备构件目前只实现部分通讯功能，如需要用作其它用途或本构件不能满足要求时，可自行进行开发，也可以提出具体的技术要求，由我们亲自为您定制。
附表：
附录1

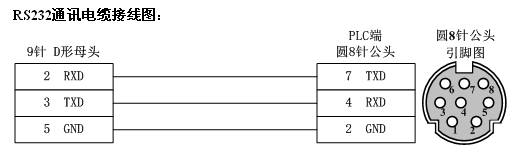

通讯电缆其接线图如下：
如果PLC端不是圆8针公头，详见说明书。
附录2
通讯参数设置方法：
1.首先打开RSLinx,在窗口栏选择Communications->Configure Drivers,如下图所示：
2.在“Available Driver Types”下拉框选择“RS-232 DF1 devices”，然后点击“Add New”添加，弹出“Add New RSLinx Driver”对话框，单击“OK”即可，如下图所示：
3.选择正确的Comm口，点击“Auto-Configure”检测是否可以正常连接，若正常连接后会显示相应通讯参数，如连接失败请检查通讯接线是否正确及PLC是否通电等。

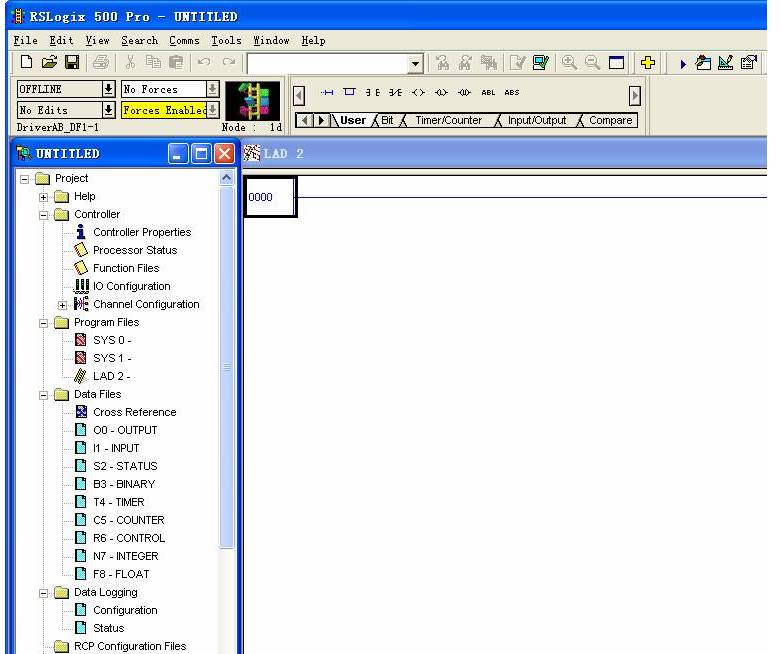

4.打开“RSLogix 500”，在窗口栏“File”->“New”，选择与PLC一致的类型，点击“OK”创建工程，如下图所示：

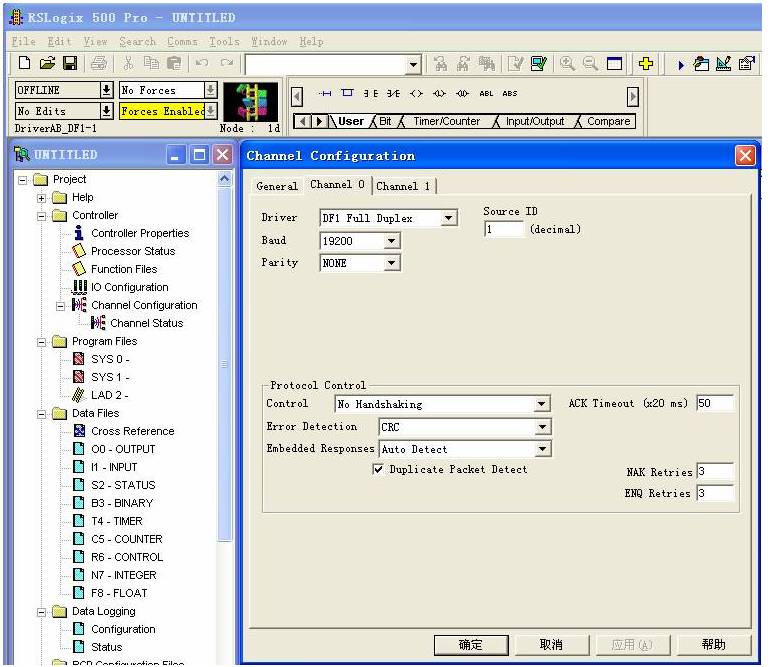

5.打开“Project”->“Controller”->“Channel Configuration”,设置相应参数，如下图所示：
6.设置完后，将配置好的工程下载到PLC中即可。
附录3
PLC寄存器地址范围表（以为Micrologix 1100 Series A例）：
|
文件类型 |
文件号 |
地址范围 |
|
O |
0 |
0.00~3.15 |
|
I |
1 |
0.00~5.15 |
|
S |
2 |
0.00~65.15 |
|
B |
3 |
0.00~255.00 |
|
T |
4 |
000~255 |
|
C |
5 |
000~255 |
|
R |
6 |
000~255 |
|
N |
7 |
0.00~255.00 |
|
F |
8 |
000~255 |
|
ST |
* |
000~255 |
|
L |
* |
000~255 |
|
MG |
* |
000~255 |
|
PD |
* |
000~255 |
说明：
1.此部分举出的地址范围为可设置最大地址范围，具体范围以实际PLC范围为主。
2.其他型号PLC请参见相关产品说明书。
