3.6.17 BACNETIP_V2
设备简介
本驱动构件用于迈思德迈驰软件读写支持BCKNET IP协议的DDC设备的各种寄存器的数据;
设备类型为“BACNETIP_V2”
|
驱动类型 |
以太网设备 |
|
通讯协议 |
采用BCKNET IP协议 |
|
通讯方式 |
一主一从的主从通讯方式。驱动构件为主，DDC设备为从。 |
硬件连接
与设备通讯之前,必须保证通讯连接的设置正确。
通讯连接方式：
采用以太网通讯电缆连接方式。
端口属性设置

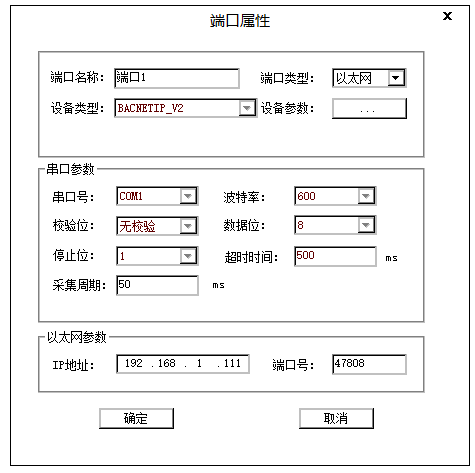

“BACNETIP_V2”端口属性设置如下：
l 设备类型：选择BACNETIP_V2。
l 端口类型：选择以太网。
l IP地址：根据实际DDC的IP地址选择;
l 端口号：DDC默认端口号为47808；

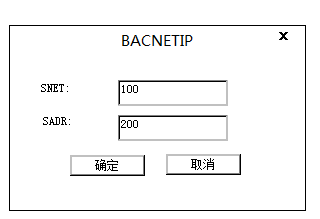

l 设备参数 源节点网络号码和源MAC地址
支持对象如下：
|
寄存器 |
数据类型 |
操作方式 |
对象 |
|
BinaryInput |
位 |
读 |
二进制输入对象 |
|
BinaryOutput |
位 |
读写 |
二进制输出对象 |
|
BinaryValue |
位 |
读写 |
二进制值对象 |
|
AnalogInput |
单精度浮点 |
读写 |
模拟输入对象 |
|
AnalogOutput |
单精度浮点 |
读写 |
模拟输出对象 |
|
AnalogValue |
单精度浮点 |
读写 |
模拟值对象 |
