设备简介
本驱动构件用于迈思德迈驰软件通过三菱PLC以太网, 读取三菱_Q系列PLC设备的各种寄存器的数据。
驱动类型 |
以太网设备 |
通讯协议 |
采用三菱Q系列以太网MC协议 |
通讯方式 |
一主一从方式、一主多从方式。驱动构件为主,PLC设备为从。 |
CPU类型 |
内嵌以太网,或者以太网扩展模块 |
硬件连接
与设备通讯之前,必须保证通讯连接正确。
通讯连接方式:网关与设备之间采用标准的以太网通讯。
其他设备的通讯连接,具体请参考对应设备手册。
设备通讯参数

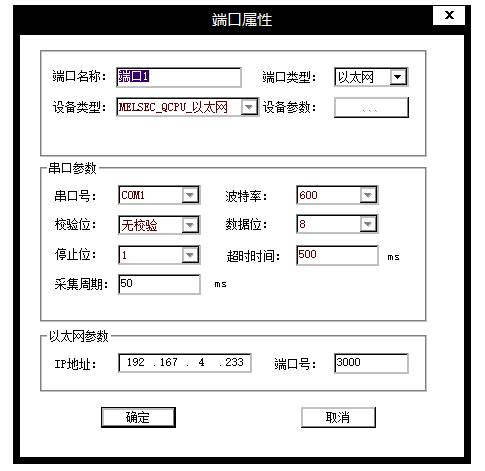

“MELSEC_QCPU_以太网”端口参数设置如下:
以太网通讯参数设置如下:
设置项 |
参数项 |
IP地址 |
用户设备的IP地址 |
端口号 |
1234(需要与PLC中设置的一致) |

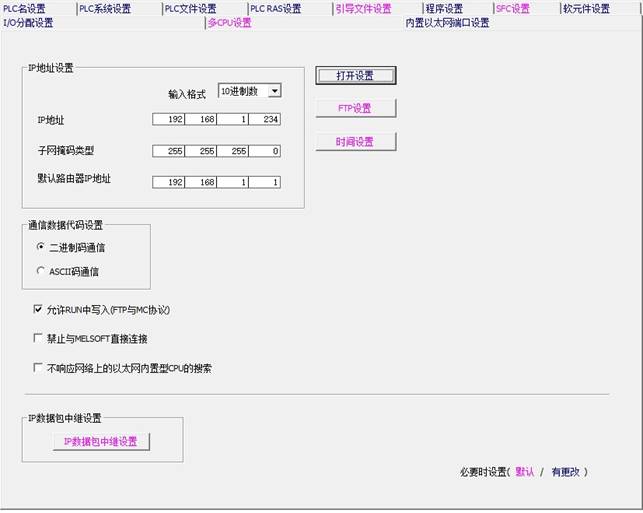

在MELSOFT的以太网端口设置,通信数据代码设置中选择“二进制码通信”。

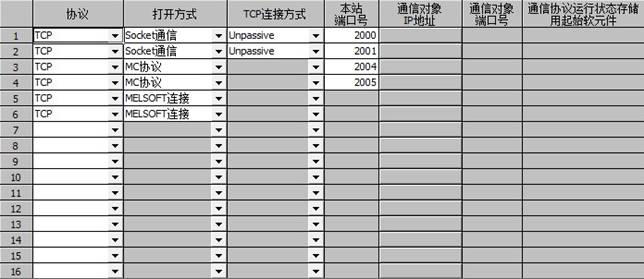

在MELSOFT的参数设置:设置以太网IP地址及端口,协议选择“TCP”,打开方式采用“MC协议”;
通道变量属性
本驱动构件可增加通道类型如下:
寄存器 |
数据类型 |
操作方式 |
X输入继电器 |
BIT |
只读 |
Y输出继电器 |
BIT |
读写 |
M内部继电器 |
BIT |
读写 |
L锁存继电器 |
BIT |
读写 |
F报警器 |
BIT |
读写 |
V边沿继电器 |
BIT |
读写 |
B链接继电器 |
BIT |
读写 |
D数据寄存器 |
SHORT,LONG,FLOAT |
读写 |
W链接寄存器 |
SHORT,LONG,FLOAT |
读写 |
R寄存器 |
SHORT,LONG,FLOAT |
读写 |
ZR寄存器 |
SHORT,LONG,FLOAT |
读写 |
地址范围参见 附录1
特殊应用的开发
本设备构件目前只实现部分通讯功能,如需要用作其它用途或本构件不能满足要求时,可自行进行开发,也可以提出具体的技术要求,由我们亲自为您定制。
附录1

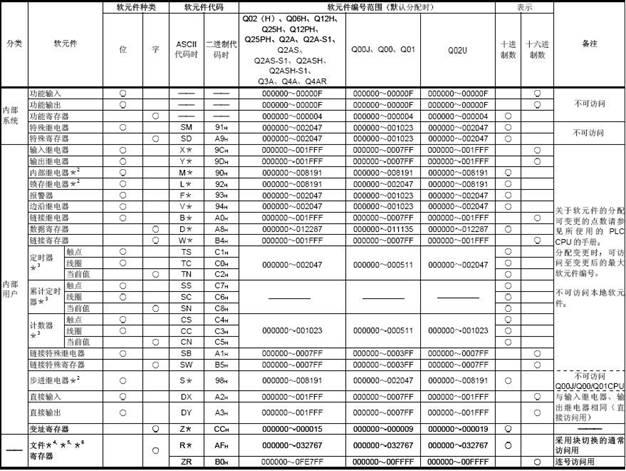

PLC寄存器地址范围表
注意:PLC寄存器地址不是全部为十进制,如果PLC中为16进制,在网关配置时需要转换为10进制。
