设备简介
本驱动构件用于迈思德迈驰软件通过三菱PLC编程口, 读取三菱_Q系列PLC设备的各种寄存器的数据。
驱动类型 |
串口设备 |
通讯协议 |
采用三菱Q系列编程口专有协议 |
通讯方式 |
一主一从方式、一主多从方式。驱动构件为主,PLC设备为从。 |
CPU类型 |
Q00CPU,Q01CPU,Q02CPU,Q06CPU,Q02UCPU,Q00UJ |
硬件连接
与设备通讯之前,必须保证通讯连接正确。
通讯连接方式:
<1>采用标准三菱SC-09的RS232口的编程电缆与PLC编程口。
设备通讯参数

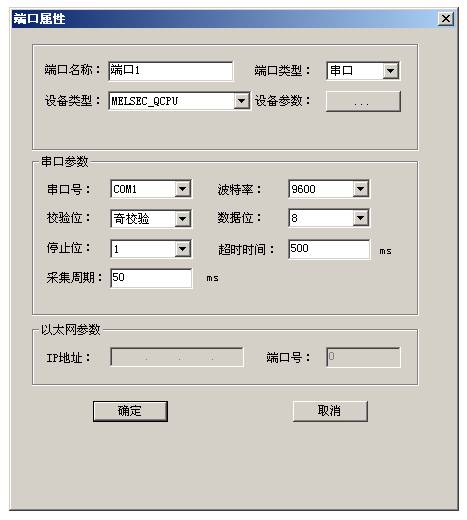

“MELSEC_QCPU”端口参数设置如下:
设备参数设置:选择合适的CPU类型。
串口通讯参数设置:
设置项 |
参数项 |
通讯波特率 |
9600 |
数据位位数 |
8 |
停止位位数 |
1 |
奇偶校验位 |
奇校验 |
通道变量属性
本驱动构件可增加通道类型如下:
寄存器 |
数据类型 |
操作方式 |
X输入继电器 |
BIT |
只读 |
Y输出继电器 |
BIT |
读写 |
M内部继电器 |
BIT |
读写 |
L锁存继电器 |
BIT |
读写 |
F报警器 |
BIT |
读写 |
V边沿继电器 |
BIT |
读写 |
B链接继电器 |
BIT |
读写 |
D数据寄存器 |
SHORT,LONG,FLOAT |
读写 |
W链接寄存器 |
SHORT,LONG,FLOAT |
读写 |
地址范围参见 附录2
特殊应用的开发
本设备构件目前只实现部分通讯功能,如需要用作其它用途或本构件不能满足要求时,可自行进行开发,也可以提出具体的技术要求,由我们亲自为您定制。
附表:
附录1

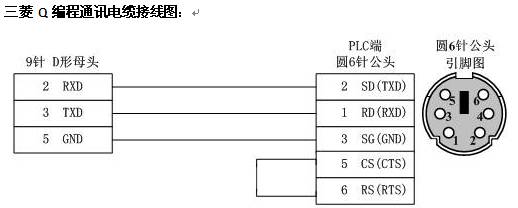

三菱Q系列PLC自制简易编程电缆图:
附录2

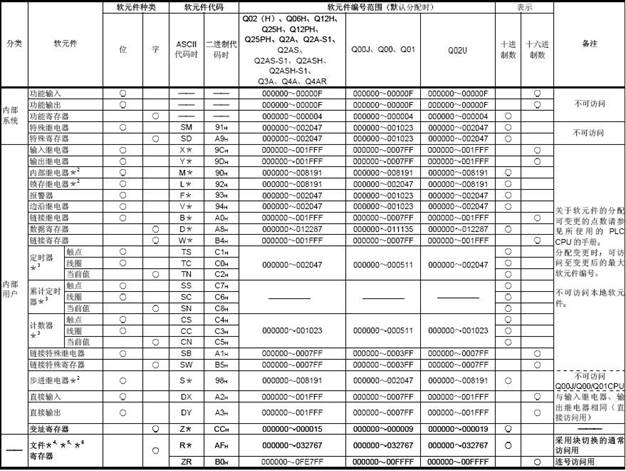

PLC寄存器地址范围表
注意:PLC寄存器地址不是全部为十进制,如果PLC中为16进制,在网关配置时需要转换为10进制。
