3.6.4三菱FX0N/FX0S/FX1S编程口
设备简介
本驱动构件用于通过三菱PLC编程口, 读取三菱FX0N/FX0S/FX1S系列PLC设备的各种寄存器的数据,可支持FX0N,FX0S,FX1S等型号的PLC。
|
驱动类型 |
串口子设备 |
|
通讯协议 |
采用三菱FX编程口专有协议 |
|
通讯方式 |
一主一从方式。驱动构件为主，PLC设备为从。 |
硬件连接
与设备通讯之前,必须保证通讯连接正确。
通讯连接方式：
<1>采用标准三菱SC-09的RS232口的编程电缆与PLC编程口或422-BD通讯模块通讯。
<2>采用自制三菱FX编程电缆与PLC编程口或422-BD通讯模块通讯,电缆接线请参见:附录1 。
<3>采用串口与PLC的232BD通讯模块通讯，其参数设置请参见:附录2 。
设备通讯参数

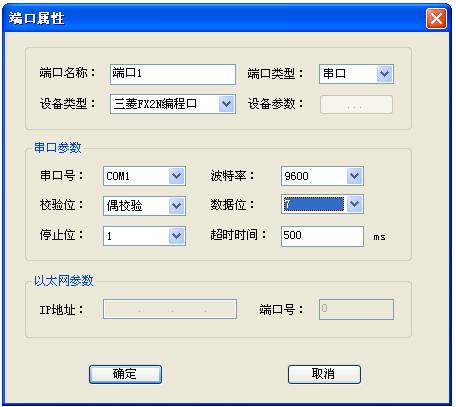

“三菱FX2N编程口”端口参数设置如下：
串口通讯参数设置：
|
设置项 |
参数项 |
|
通讯波特率 |
9600 |
|
数据位位数 |
7 |
|
停止位位数 |
1 |
|
奇偶校验位 |
偶校验 |
注: 当使用232BD通讯模块通讯时，其参数要设置为固定的9600,7,1,偶校验，其参数设置请参见:附录2。
通道变量属性
本驱动构件可增加通道类型如下：
|
寄存器 |
数据类型 |
操作方式 |
|
X输入寄存器 |
BIT |
只读 |
|
Y输出寄存器 |
BIT |
读写 |
|
M辅助寄存器 |
BIT |
读写 |
|
S状态寄存器 |
BIT |
读写 |
|
T定时器触点 |
BIT |
读写 |
|
C计数器触点 |
BIT |
读写 |
|
D数据寄存器 |
SHORT，LONG，FLOAT |
读写 |
|
TV定时器值 |
SHORT，LONG，FLOAT |
读写 |
|
CV计数器值 |
SHORT，LONG，FLOAT |
读写 |
地址范围参见 附录3
特殊应用的开发
本设备构件目前只实现部分通讯功能，如需要用作其它用途或本构件不能满足要求时，可自行进行开发，也可以提出具体的技术要求，由我们亲自为您定制。
附表：
附录1
三菱FX系列PLC编程口实际为RS422通讯方式，需要通过SC-09编程电缆与网关通讯，也可考虑自制电缆进行通讯，具体如下：

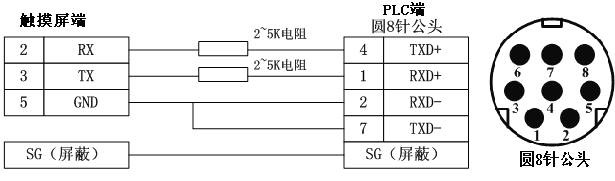

三菱FX系列PLC自制简易编程电缆图：
三菱FX自制编程电缆说明：
1、此电缆适用所有的FX系列PLC，但建议用户使用SC-09编程电缆。
2、RS232、RS422均是全双工通信，只是电平信号相反且电压不同。上改图采用RS422单边驱动的通信方式，和RS232基本相同。
3、电阻的作用主要是用来限制电流，防止电流太大烧坏通信端口。推荐用3.3K的电阻。
4、通信的距离约为15米, 最好采用屏蔽电缆，并接好屏蔽。
5、不要在两头都带电的情况下插拔编程电缆，以免烧坏通信端口。

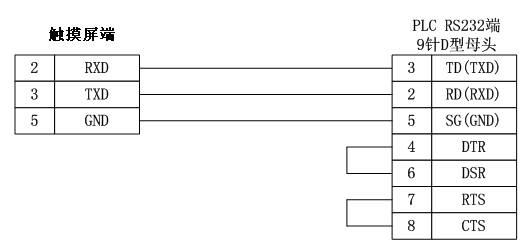

232-BD模块RS232通讯电缆接线图：
说明：232-BD模块与网关通讯一般可使用串口对调线进行通讯，具体接线请参照上图。
附录2
使用DB9针口的232-BD通讯模块或圆8针的422-BD通讯模块时，也通过本驱动软件，以编程口的无协议通讯方式进行通讯。此时要通过编程软件GX Developer，在“PLC参数”进行相应通讯参数的设置。具体如下：
232-BD通讯模块：

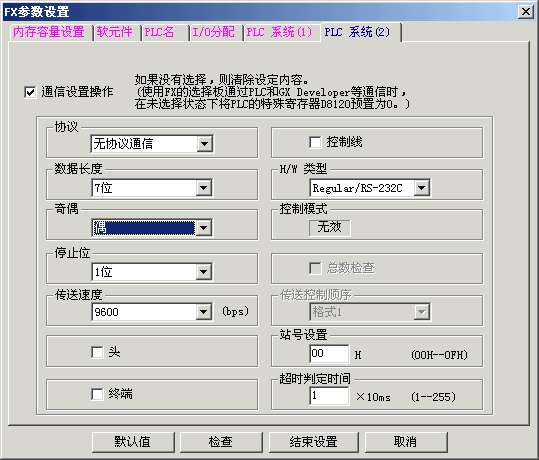

当使用DB9的232-BD通讯模块，使用“三菱FX2N编程口”专有协议通讯时，协议要选择“无协议通信”方式，且参数要设置为固定的9600,7,1,偶校验，否则无法通讯。如下图所示：
其中：
“H/W类型”：232-BD模块，请设置为RS232C通讯方式；
“头、终端、控制线”：均不勾选；
“站号设置”：RS232通讯方式下，此站号无意义，按默认值00即可；
也可以通过设置三菱PLC中D8120、D8121两个通讯参数来改变通信方式，其中D8121可设置PLC地址，D8120可设置PLC通讯参数。
D8120字寄存器的16位的意义列表如下：
|
D8120 的位 |
说明 |
位状态 |
||
|
0(OFF) |
1(ON) |
|||
|
b0 |
数据长度 |
7 位 |
8 位 |
|
|
b1 |
校验 |
( 00 )：无校验 |
||
|
( 01 )：奇校验 |
||||
|
( 11 )：偶校验 |
||||
|
b3 |
停止位 |
1 位 |
2 位 |
|
|
b4 |
波特率 |
( 0011 )： 300bps |
||
|
( 0100 )： 600bps |
||||
|
( 0101 )： 1200bps |
||||
|
( 0110 )： 2400bps |
||||
|
( 0111 )： 4800bps |
||||
|
( 1000 )： 9600bps |
||||
|
( 1001 )： 19200bps |
||||
|
b8 |
起始字符 |
无 |
D8124 |
|
|
b9 |
结束字符 |
无 |
D8125 |
|
|
b10 |
计算机链接 |
( 000 )： RS485 |
||
|
b13 |
有无校验和 |
无校验和 |
有校验和 |
|
|
b14 |
协议(232或485) |
无协议 |
专用协议(RS485) |
|
|
b15 |
传输控制协议 |
格式1 |
格式4 |
|
建议将D8120设置为H6086(即: 9600,7,1,偶)。232-BD和计算机串口的接线为串口对调方式，具体请参见附录1中说明。
422-BD通讯模块：
当使用圆8针的422-BD通讯模块，使用“三菱_FX系列编程口”专有协议通讯时，此时PLC参数设置中“通讯设置操作”不能勾选，并要将D8120置为0值，此时通讯参数固定为9600,7,1,偶校验。
注意：
1. 当在“PLC参数”中进行通讯设置并下载到PLC后，通过或程序控制D8120可能会不起作用，此时一般以“PLC参数”中设置的通讯参数为准。如果要通过设置D8120和D8121进行设置，PLC参数设置中“通讯设置操作”不能勾选中，否则直接设置D8120,D8121不起作用。
2. 设置后必须关PLC电源，再重新给PLC上电，以上设置才能生效。
附录3
PLC寄存器地址范围表（FX2N）：
|
寄存器类型 |
寄存器地址范围 |
进制 表达式 |
可用的命令 |
|||||||
|
FX0N |
FX1S |
FX FX2C |
FX1N |
FX2N FX2NC |
BR， BW， BT |
WR， WW |
WT |
|||
|
输入 (X) |
X0000～ X0177 |
X0000～ X0077 |
X0000～ X0337 |
X0000～ X0177 |
X0000～X0267 |
八进制 |
○ |
○ |
||
|
输出 (Y) |
Y0000～ Y0177 |
Y0000～ Y0077 |
Y0000～ Y0337 |
Y0000～ Y0177 |
Y0000～Y0267 |
|||||
|
辅助继电器 (M) |
M0000～M0511 |
M0000～M1535 |
M0000 ～ M3071 |
十进制 |
||||||
|
M8000～M8254 |
M8000～M8255 |
|||||||||
|
状态寄存器 (S) |
S0000～S0127 |
S0000～S0999 |
||||||||
|
定时器触点 (T) |
TS000～TS063 |
TS000～TS255 |
× |
|||||||
|
计数器触点 (C) |
CS000～CS031 CS235～CS254 |
CS000～CS255 |
||||||||
|
定时器当前值(TN) |
TN000～TN063 |
TN000～TN255 |
× |
○ |
○ |
|||||
|
计数器当前值(CN) |
CN000～CN031 CN235～CN254 |
CN000～CN255 |
○* |
|||||||
|
数据寄存器 (D) |
D0000～D0255 |
D0000～ D0999 |
D0000～D7999 |
○ |
||||||
注：* CN000到CN199只能添加16位数据类型通道，CN200-CN255只能添加32位数据类型通道。
