如何快速实现PLC远程监控、远程调试、数据展示

1.概述

   随着移动通信技术的快速发展，工业物联网开始逐步应用，作为设备厂家最头痛的事情之一，如何获得现场设备的实际运行状况，从而对现场设备进行有效的诊断，迈思德联合TLINK物联网平台推出PLC远程监控、调试、数据展示解决方案，无论设备在何地，都可以在PC或者移动端实现实时监控设备的运行状态、设备的实时报警、历史数据分析等等。本方案具有成本低、安全可靠、无需JAVA等高级语言编程，和在本地使用组态软件一样简单。

2.架构

采用分层分布式架构。

3功能

3.1数据采集

   数据采集是系统的基础功能，通过迈思德网关强大的数据接入能力，可以采集多种PLC（西门子、施耐德、三菱、GE、OMRON、台达、汇川、信捷、南大傲拓、和利时等），网关将数据采集后以标准的物联网通讯协议MQTT传输到TLINK物联网平台。如果分布在各地的设备都是单套的，建议使用NOTE2001/2002产品，性价比最优。

3.2PLC远程调试

   可以实现PLC的远程下载与调试功能。

3.3平台功能。

   TLINK平台具有强大的WEB组态功能，可以实现产品管理、设备管理、用户管理、定位显示、画面组态及显示、手机APP、微信数据展示与控制、报警（微信、短信、邮件三种报警）。

1）监控中心：实时数据、连接状态、更新时间；历史曲线查询、历史列表查询并导出。

2）触发器：多种触发条件，微信、短信、邮件三种报警方式；支持触发时向设备下发指令。

3）组态应用：个性化定义背景图片、大小、颜色；个性化定义传感器数值、开关、图表、曲线；汇集多行业模型素材。

4）数据下载：支持单次下载千万级数据量。

5）设备地图：通过地图管理并监控大量的设备；支持设备定位图标闪烁提示报警。

6）定时任务：定时执行设备间的数据转发任务；实现设备与设备之间数据互通。

微信应用

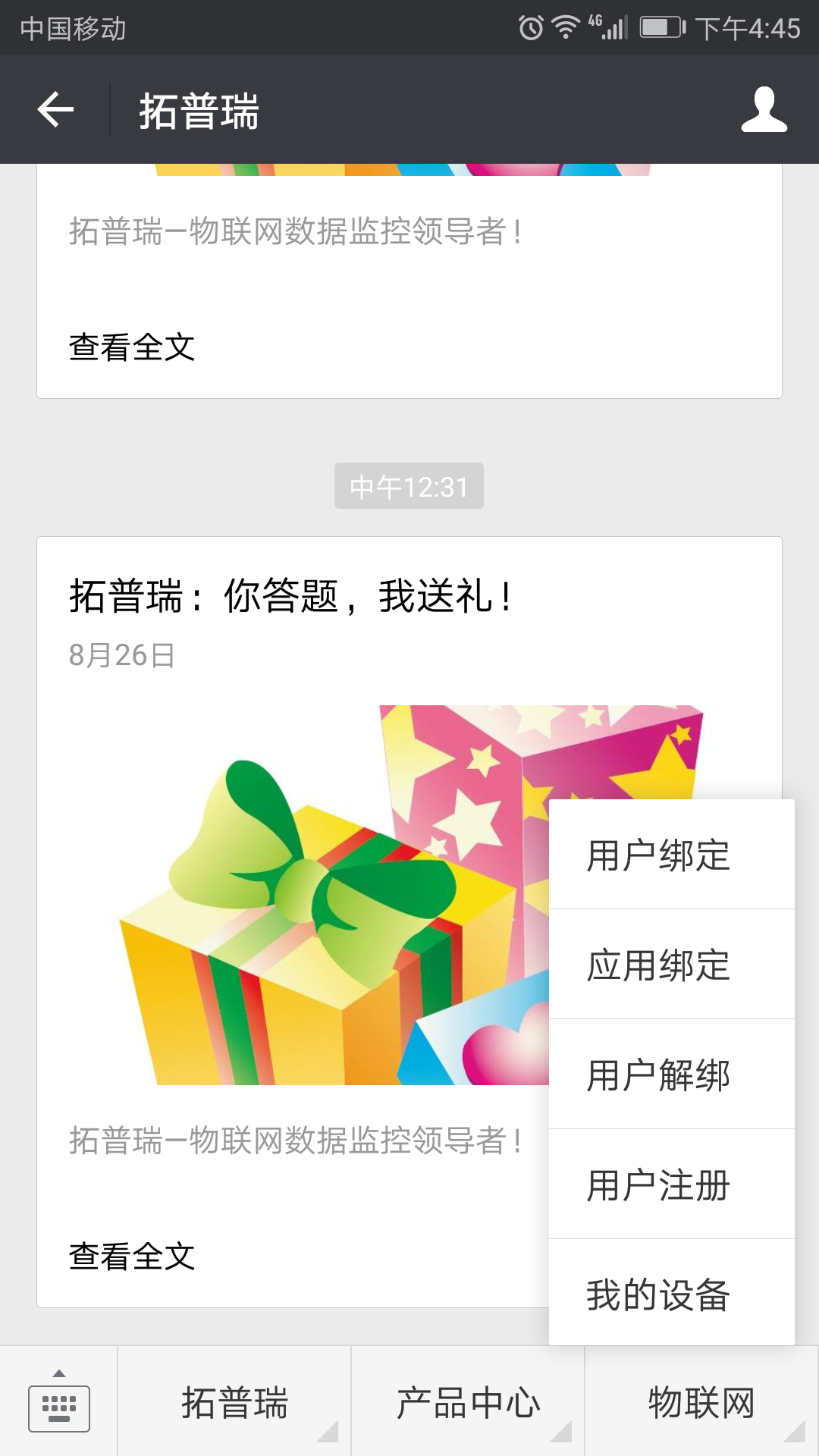

微信应用是以微信公众号的形式提供服务，需要运营者提供公司的微信公众号，和平台对接之后就可以提供物联网服务，如下图举例：

3.4对外接口

如果还不满足需求，客户需要自主开发监控中心，同样提供多种通讯接口，MQTT和OPC。

MQTT为标准的物联网通讯协议，百度天工、阿里云、华为物联网平台均采用MQTT通讯协议。使用MQTT协议，建议客户自主开发监控中心软件。

OPC为标准的工控协议。采用OPC方案，建议客户使用传统组态软件。监控中心通讯服务器需要具备上网功能，通过OPC客户端驱动即可与迈思德网关进行通讯。迈思德OPC服务器支持无线点，可以同时监控多个终端站点的数据，支持组态王、力控、iFix、inTouch、WINCC等各种组态软件。
