设备简介
本驱动构件用于读写西门子S7200系列PLC设备的各种寄存器的数据; 西门子CP243-1以太网通讯模块将S7200系列PLC连接入以太网中,方便快速的和PLC通讯。
硬件连接
与设备通讯之前,必须保证通讯连接正确。
将CP243-1配装的一个带有连接器套接口的集成扁平电缆与S7-200连接,连接24V DC电源,连接RJ45接口的双绞线,就完成了CP243-1硬件接线工作。
西门子CP243-1以太网通讯模块支持标准的TCP/IP协议,只要通过双绞线将其连入以太网中,其他以太网上的结点就可以通过TCP/IP协议访问这一台连接了CP243-1的S7200 PLC。
设备通讯参数

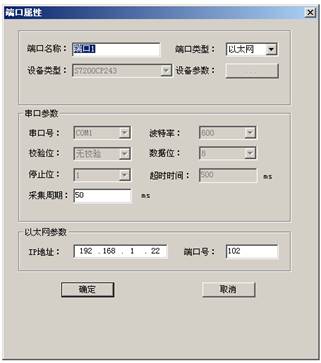

通讯参数设置如下:
本驱动构件可增加类型如下:
寄存器 | 数据类型 | 操作方式 |
I输入映象寄存器 | BIT | 只读 |
Q输出映象寄存器 | BIT | 读写 |
M中间存储器 | BIT | 读写 |
V数据存储器 | SHORT,USHORT,LONG,FLOAT | 读写 |
变量地址范围
CPU型号 | I寄存器点数 | Q寄存器点数 | M寄存器点数 | V寄存器字节数 |
210 | 0-0.3 | 0-0.3 | 0-5.7 | 无 |
212 | 0-7.7 | 0-7.7 | 0-15.7 | 0-1023(1024个字节) |
214 | 0-7.7 | 0-7.7 | 0-31.7 | 0-4095(4096个字节) |
215 | 0-7.7 | 0-7.7 | 0-31.7 | 0-5119(5120个字节) |
216 | 0-7.7 | 0-7.7 | 0-31.7 | 0-5119(5120个字节) |
221 | 0-15.7 | 0-15.7 | 0-31.7 | 0-2047(2048个字节) |
222 | 0.0-15.7(128点) | 0.0-15.7(128点) | 0-31.7(256点) | 0-2047(2048个字节) |
224 | 0.0-15.7(128点) | 0.0-15.7(128点) | 0.0-31.7(256点) | 0-5119(5120个字节) |
226 | 0.0-15.7(128点) | 0.0-15.7(128点) | 0.0-31.7(256点) | 0-5119(5120个字节) |
本设备构件目前只实现部分通讯功能,如需要用作其它用途或本构件不能满足要求时,可自行进行开发,也可以提出具体的技术要求,由我们亲自为您定制。
