设备简介
本驱动构件用于通过三菱PLC编程口, 读取三菱_FX3U系列PLC设备的各种寄存器的数据,可支持FX3U等型号的PLC。
驱动类型 | 串口子设备 |
通讯协议 | 采用三菱FX编程口专有协议 |
通讯方式 | 一主一从方式。驱动构件为主,PLC设备为从。 |
硬件连接
与设备通讯之前,必须保证通讯连接正确。
通讯连接方式:
<1>采用标准三菱SC-09的RS232口的编程电缆与PLC编程口或422-BD通讯模块通讯。
<2>采用自制三菱FX编程电缆与PLC编程口或422-BD通讯模块通讯,电缆接线请参见:附录1 。
<3>采用串口与PLC的232BD通讯模块通讯,其参数设置请参见:附录2 。
设备通讯参数

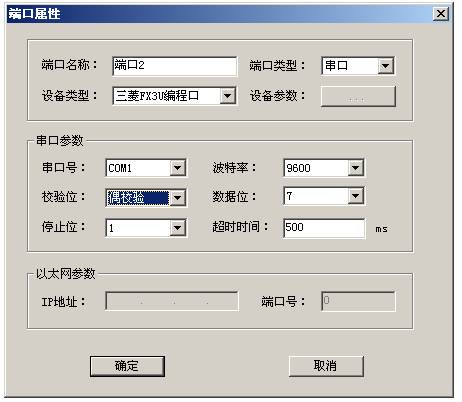

“三菱FX3U编程口”端口参数设置如下:
串口通讯参数设置:
设置项 | 参数项 |
通讯波特率 | 9600 |
数据位位数 | 7 |
停止位位数 | 1 |
奇偶校验位 | 偶校验 |
注: 当使用232BD通讯模块通讯时,其参数要设置为固定的9600,7,1,偶校验,其参数设置请参见:附录2。
通道变量属性
本驱动构件可增加通道类型如下:
寄存器 | 数据类型 | 操作方式 |
X输入寄存器 | BIT | 只读 |
Y输出寄存器 | BIT | 读写 |
M辅助寄存器 | BIT | 读写 |
S状态寄存器 | BIT | 读写 |
T定时器触点 | BIT | 读写 |
C计数器触点 | BIT | 读写 |
D数据寄存器 | SHORT,LONG,FLOAT | 读写 |
TV定时器值 | SHORT,LONG,FLOAT | 读写 |
CV计数器值 | SHORT,LONG,FLOAT | 读写 |
R寄存器 | SHORT,LONG,FLOAT | 读写 |
地址范围参见 附录3
特殊应用的开发
本设备构件目前只实现部分通讯功能,如需要用作其它用途或本构件不能满足要求时,可自行进行开发,也可以提出具体的技术要求,由我们亲自为您定制。
附表:
附录1
三菱FX系列PLC编程口实际为RS422通讯方式,需要通过SC-09编程电缆与网关通讯,也可考虑自制电缆进行通讯,具体如下:

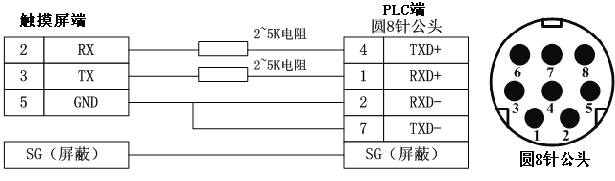

三菱FX系列PLC自制简易编程电缆图:
三菱FX自制编程电缆说明:
1、此电缆适用所有的FX系列PLC,但建议用户使用SC-09编程电缆。
2、RS232、RS422均是全双工通信,只是电平信号相反且电压不同。上改图采用RS422单边驱动的通信方式,和RS232基本相同。
3、电阻的作用主要是用来限制电流,防止电流太大烧坏通信端口。推荐用3.3K的电阻。
4、通信的距离约为15米, 最好采用屏蔽电缆,并接好屏蔽。
5、不要在两头都带电的情况下插拔编程电缆,以免烧坏通信端口。
232-BD模块RS232通讯电缆接线图:
说明:232-BD模块与网关通讯一般可使用串口对调线进行通讯,具体接线请参照上图。
附录2
使用DB9针口的232-BD通讯模块或圆8针的422-BD通讯模块时,也通过本驱动软件,以编程口的无协议通讯方式进行通讯。此时要通过编程软件GX Developer,在“PLC参数”进行相应通讯参数的设置。具体如下:
232-BD通讯模块:

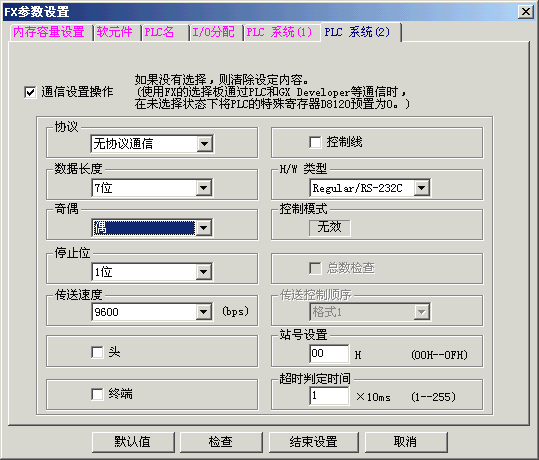

当使用DB9的232-BD通讯模块,使用“三菱FX3U编程口”专有协议通讯时,协议要选择“无协议通信”方式,且参数要设置为固定的9600,7,1,偶校验,否则无法通讯。如下图所示:
其中:
“H/W类型”:232-BD模块,请设置为RS232C通讯方式;
“头、终端、控制线”:均不勾选;
“站号设置”:RS232通讯方式下,此站号无意义,按默认值00即可;
232-BD和计算机串口的接线为串口对调方式,具体请参见附录1中说明。
422-BD通讯模块:
当使用圆8针的422-BD通讯模块,使用“三菱_FX系列编程口”专有协议通讯时,此时PLC参数设置中“通讯设置操作”不能勾选,并要将D8120置为0值,此时通讯参数固定为9600,7,1,偶校验。
